画零件挺快,一装配就崩溃
多人协同、修改零件、打开大装配体......
动不动卡成PPT、约束报错、干涉一堆、零件找不到......
其实是环境优化和装配方式不到位!并且忽略关键装配技巧、和避坑注意事项不妨试试装配体标准化,效率直接翻三倍!
今天给大家带来进阶篇,聚焦装配体标准化,同步补充实用装配技巧、环境优化要点及核心注意事项,干货满满,学会这一篇,装配效率直接翻3倍。
一、SOLIDWORKS装配体卡顿问题解决方案
这类问题不算难,这里推荐4个设置,可轻松解决:

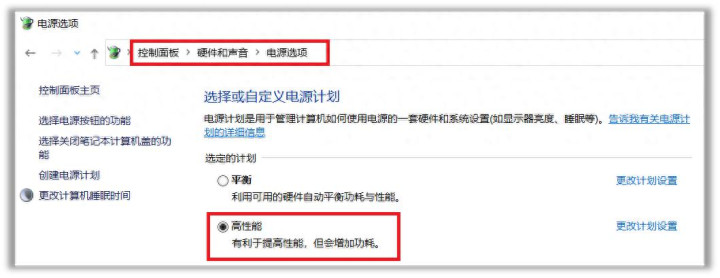

1、电源选项调整为高性能模式;

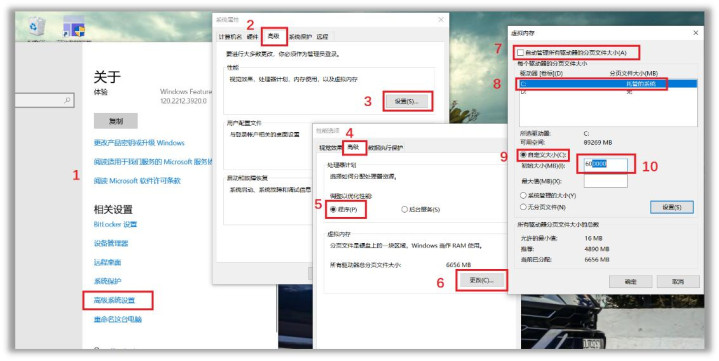

2、设置虚拟内存(设置为“1.5倍的物理内存”到 “3倍的物理内存”);

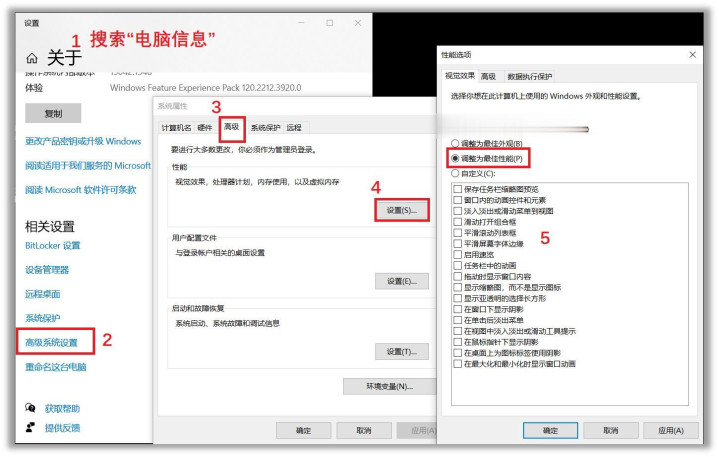

3、windows性能选项调整为最佳性能;

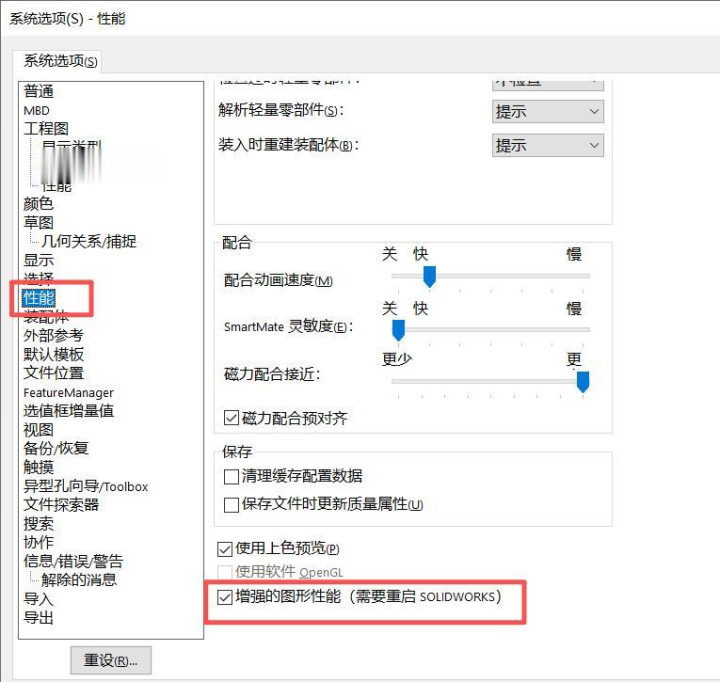

4、打开SOLIDWORKS——系统选项——性能——勾选“增强的图形性能”

二、装配约束标准化:少而准,不报错、不卡死
很多人装配慢、容易炸,就是约束乱加、重复加、冗余加的结果,因此统一原则:够用就行,能简不繁,就能实现装配体高效化!
1、优先使用3种约束(最稳、最快、最兼容):
重合
平行/垂直
同轴心
2、坚决少用以下做法:
距离、角度(尽量用尺寸控制)
锁定、限制(容易卡死后续修改操作)
3、绝对禁止以下操作:
冗余约束(过定义)
随便点面、随便选边,靠“凑上去”装配
4、某些情况下,可以考虑用“固定”代替“配合”。
一句话标准:一个零件,最少约束搞定,绝不多加一条。

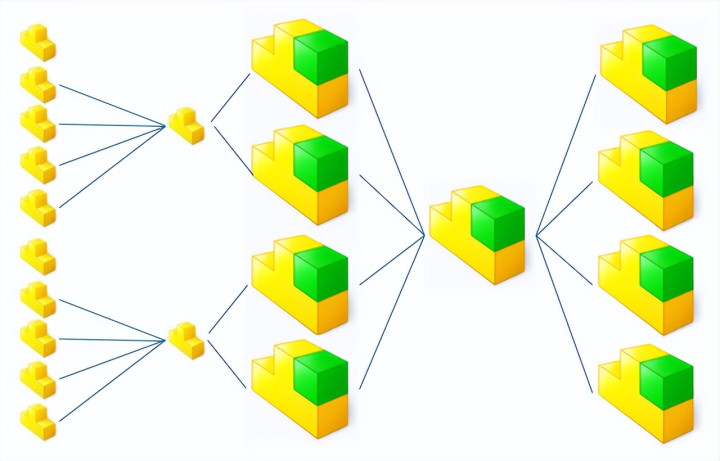

三、子装配体标准化:结构清晰,多人协作不打架
子装配不是随便分组,而是标准化分层。
1、哪些零件必须做子装配?
功能独立:电机座+轴承+轴
重复使用:支架组件、夹具组件
多人分工:A做机构、B做传动、C做外壳
2、子装配命名规则(直接复制):
主装配:项目名_总装
子装配:功能_部件_版本(例:输送单元_电机组件_V1.0)
3、保存规则:
一个总装配 + 多层清晰子装配
不嵌套过深(建议≤5层)
不把所有零件丢进一个总装
结构统一标准,新人也能看懂,改一处不崩全局。

四、装配必用标准化技巧(每天都能用)
1、外来模型装配必做步骤:
⑴导入外来模型(如STEP、X_T格式)后,一定要先进行「输入诊断」,排查并修复模型错误(如面缺失、边线破损、拓扑错误),避免错误模型带入装配,导致后续约束报错
⑵操作路径:导入模型后,点击【工具】→【评估】→【输入诊断】,按提示修复所有报错,确认无误后再进行装配
2、干涉检查标准化
⑴装配完必查:子装配查一次,总装配查一次
⑵先解决硬干涉,再处理间隙问题
3、轻量化显示
⑴大装配统一开:大型装配体模式 + 轻量化
⑵不卡、不崩、打开更快
4、装配路径固定
⑴零件、子装配、工程图分文件夹存放
⑵不丢文件、不报错、不重新查找
5、强制更新,问题会自动暴露出来
⑴Ctrl+Q,强制重建模型
⑵Ctrl+shift+Q:强制重建所有配置
只要坚持做好以上4点,装配体标准化轻松拿捏!
